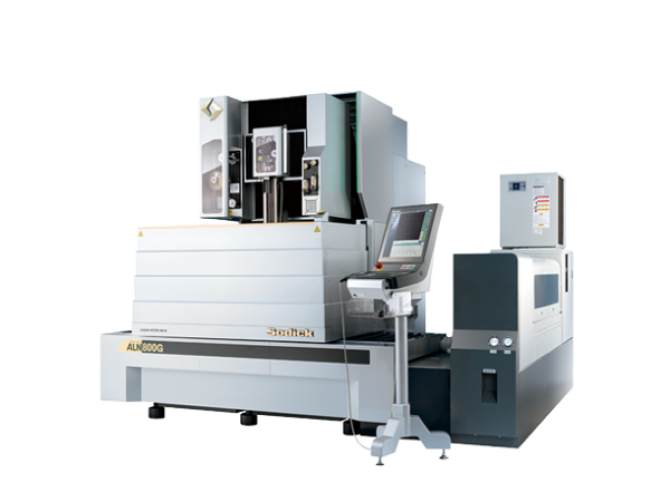

ALN800G
Стандартное оснащение
- 10-летняя гарантия точности позиционирования от завода-изготовителя
- Линейный двигатель (ось X/Y/U/V)
- Абсолютная оптическая линейка (ось X/Y/ U/V)
- Встроенная система 3D CAD/CAM Intelligent Q3vic EDW и автотехнолог
- Конструктивные элементы из керамики в рабочей зоне
- Агрегат охлаждения диэлектрической жидкости
- 3-сторонний ограждение рабочей ванны с приводом
- Функция вращения проволоки i Groove
- Генератор SPW
- Автозаправка проволоки Fixed Jet AWT
- Система рекуперации энергии
- Автоматический уровень диэлектрика
- Агрегат охлаждения диэлектрической жидкости
- 19-дюймовый цветной TFT-экран
- LAN-интерфейс
- USB-порт
- Рабочее освещение
-
Описание
Достижение превосходной производительности с помощью основных технологий, разработанных собственными силами. Advanced Smart Pulse и Advanced Smart Linear.
4-осевой (XYUV) линейный привод
Высокопроизводительные линейные двигатели, разработанные и изготовленные Sodick, используются для четырех осей XYUV. Они могут поддерживать точную ось
полупостоянное движение без люфта, что невозможно при использовании обычных методов шарико-винтовой передачи. Высокий отклик
и высокая производительность отслеживания, которые являются особенностями линейных двигателей, обеспечивают точное управление положением и отличные характеристики нагнетания.
во время механической обработки.Конструкция высокой жесткости и прецизионная система термокомпенсации
AL800P имеет конструкцию высокой жесткости, поддерживаемую сверхточной роликовой направляющей, а также систему циркуляции обрабатывающей жидкости для основных компонентов конструкции. Кроме того, недавно разработанная высокоточная система термокомпенсации и автоматический контроль температуры с помощью высокопроизводительного инверторного охладителя минимизируют тепловое смещение во время высокоточной обработки больших деталей.
заготовки.Новейший блок ЧПУ SPW Power Supply и новые схемы обработки
Установлено множество новейших технологий для высокоскоростной, высокоточной и высококачественной обработки, таких как Digital-PIKA-W Plus, TMP control II, Barrel-free Effect Control II, новая сервофункция натяжения и автоматическое управление плавающим режимом. в стандартной комплектации для достижения стабильной высокопроизводительной обработки с минимальным количеством резов. Горизонтальный 19-дюймовый сенсорный экран обеспечивает расширенные возможности управления и функциональность.
Обработка больших заготовок
ALN800G поддерживает стандарт обработки заготовок толщиной 500 мм. Он оснащен автоматической вертикально-раздвижной дверью, рабочей стойкой «О-образной формы» и керамическим подставками. Высокоскоростной автоматический блок заправки проволоки (FJ-AWT) и встроенный механизм подачи проволоки на 20 кг обеспечивают высокоскоростную и высокоточную обработку без участия оператора.
-
Характеристики
Размеры обрабатывающего бака (ШxГ) (мм) 1500×1040 Перемещение по оси X (мм) 800 Перемещение по оси Y (мм) 600 Перемещение по оси Z (мм) 500 Перемещение по оси U x V (мм) 200 х 200 Максимальный угол конусности ± 25° (толщина: 130 мм) Максимальный размер заготовки (ШxГxВ) (мм) 1250 х 1020 х 500 Макс. вес заготовки (кг) 3000 Диаметр проволочного электрода (мм) 00,05 – 00,30 Натяжение проволоки 3-23Н Максимальная скорость подачи проволоки 420 мм/сек. Расстояние от пола до столешницы (мм) 995 Размеры машины (ШxГxВ) (мм) 3310x3360x2695 Вес машины (включая P/S) (кг) 5550
