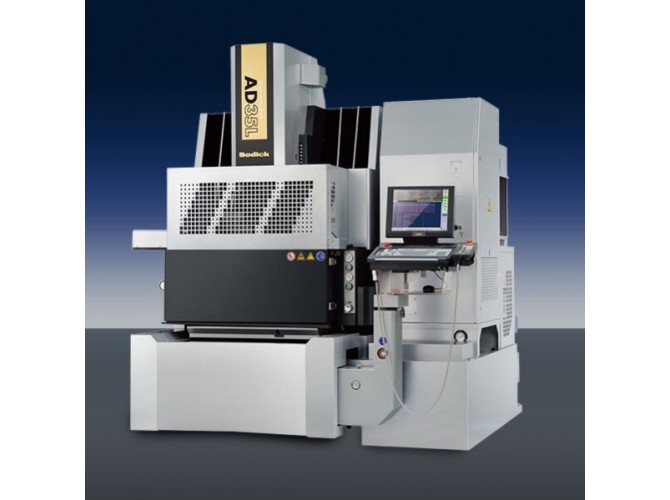

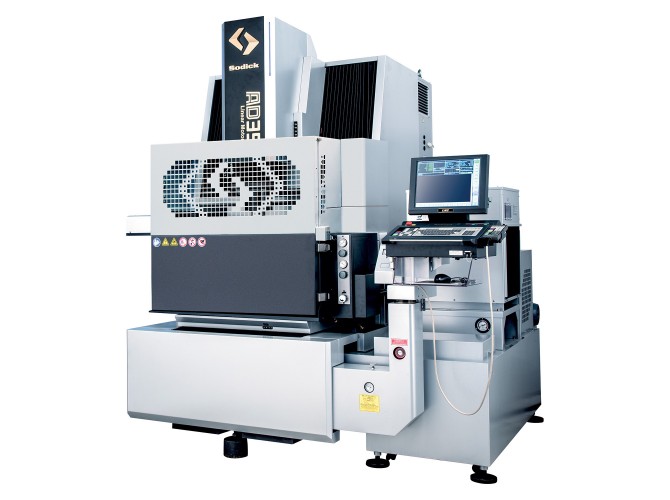

AD35L

Описание

SODICK Expertize в EDM Innovations с использованием систем 3D -проекты, последние технологии CAE и многочисленные симуляции разрешено создать улучшенную базовую дизайн -машину с оптимизированным Расположение ребер, которое увеличивает жесткость примерно на 70%. Использование новой машины AD35L сводит к минимуму деформацию, которая обеспечивает Оптимальная производительность линейных двигателей с высокой скоростью с быстрым ускорение. Кроме того, оригинальная конструкция независимых осей x и y, а также эффективная планировка машины обеспечивает более длительное движение меньше Площадь и возможность обработки высокой оценки.

Диэлектрический бак

Внешние размеры (Ш х Д х В, мм):     -
Вес пустого (кг):     -
Вес бака (кг):     -
Емкость (л):     285
Диэлектрическая жидкость:     Масло

Характеристики

• Размер рабочего стола: 200 х 350 мм
• Перемещение X-Y: 200 х 300 х 300 мм
• Макс. вес заготовки (кг): 550
• Размеры машины Ш x Д x В (мм) : 2080 x 1955 x 2350

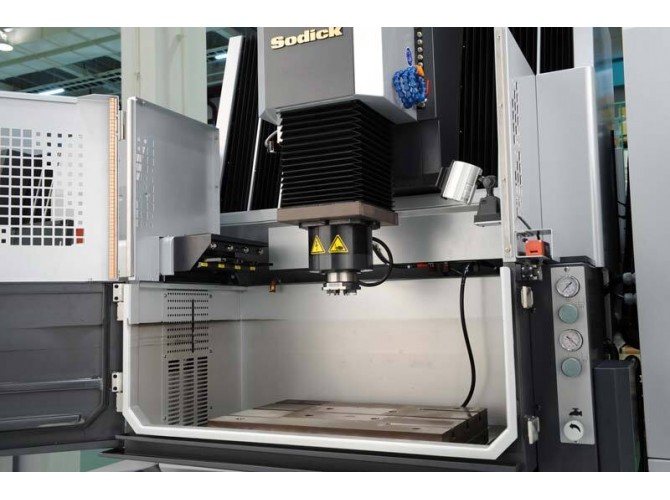

• Размеры рабочего бака (Ш х Д х В, мм): 975 x 555 x 350
• Уровень жидкости в рабочем баке (Мин.-Макс., мм): 170 ~ 300
• Емкость рабочего бака (л): 180
• Макс. Вес электрода (кг): 50
• Расстояние от пола до столешницы (мм): 810
• Установочные размеры станка (мм): 2800 x 2900
• Вес машины (кг): 3200
• Давление воздуха: 0,65 МПа
• Расход воздуха: 100 NL/хв
• Общая потребляемая мощность: 3 фази 50/60 Гц, 10 кВА

Особенности и опции

Функции

• 10-летняя гарантия точности позиционирования
• Линейный двигатель (ось X/Y/Z)
• Абсолютная линейная шкала (ось X/Y/Z)
• Керамические компоненты
• Контроллер движения Sodick
• Охлаждающий агрегат для линейного двигателя
• Устройство охлаждения диэлектрической жидкости
• Схема SVC
• Устройство разгрузки наноизноса «SGF4»
• ТММ4
• Схема отделки BSN4
• СП-контроллер
• 19-дюймовый цветной TFT-экран
• Интеллектуальный электроэрозионный электроэрозионный станок Q³vic
• Пульт
• Программное обеспечение LN Professional AI для поиска оптимального состояния
• 3-сторонний подъем и падение
• Зажимной патрон
• LAN-интерфейс
• USB-порт
• Суммирующий счетчик часов
• Рабочий свет

Параметры

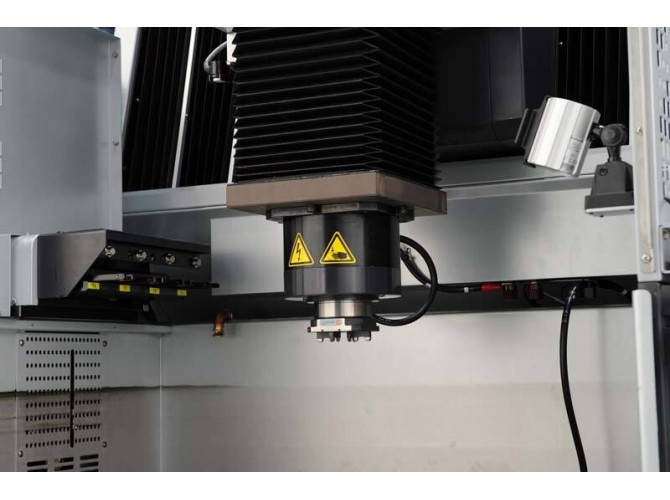

• Ось C SEC10 (20 об/мин)

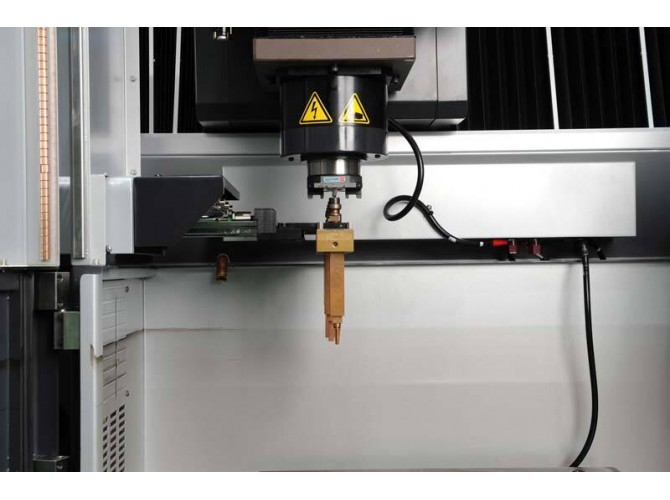

• Группа УВД (4, 12, 16, 32-станции)
• SCF72P Высокоточная поворотная головка (2000 об/мин)
• Усилитель тока 40А
• Стол вниз на 50 мм (заводская опция)
• Стол вниз на 100 мм (заводская опция)
• осциллограф
• Перезапуск активной мощности (ИБП)
• Система автоматизации
• 8-осевое одновременное управление SP-E (заводская опция)
• Пользовательский цвет
