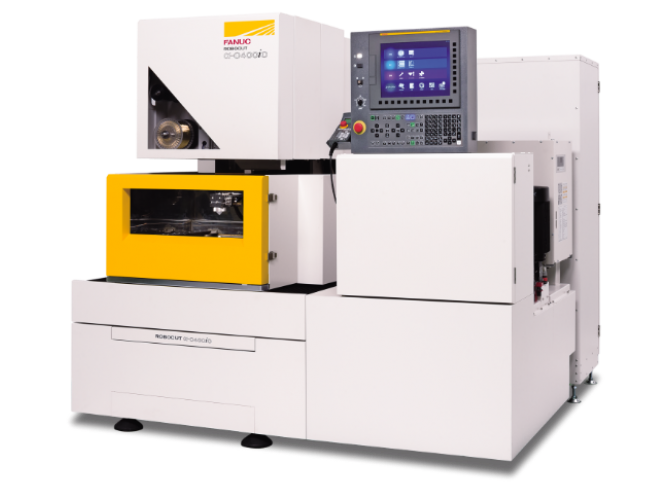

Fanuc C400iC

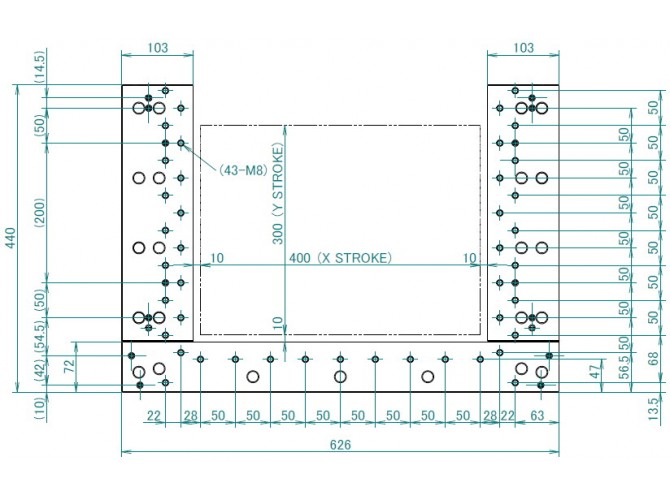

Перемещение стола по осям XY:

400 x 300 мм

Перемещение по осям UV:

± 60 x ± 60 мм

Перемещение по оси Z:

255 мм

Система управления:

FANUC 31i-WB + PANEL iH Pro

Макс. габариты заготовки

- без автоматической двери:

- с автоматической дверью:

730 x 630 x 250 мм

730 x 585 x 250 мм

Макс. вес заготовки:

500 кг

Угол конического резания, (угол / высота):

±30°/80 мм
(±45°/40 мм опция, с пров-ой 0,20 / 0,25 мм)

Ускоренный ход:

до 2000 мм/мин

Мин. шаг привода:

0,0001 мм

Диаметр проволоки:

Ø 0,10 ~ Ø 0,30 мм

(Ø 0.05 ~ Ø 0,07 мм опция)

Скорость протяжки проволоки:

1-15 м/мин

Натяжение проволоки:

200–2500 г

Макс. скорость резания:

330 мм²/мин (сталь)

Наилучшая шероховатость

- стандартно:

Ra=0,40 мкм

Диэлектрик:

деионизированная вода

Вес катушки:

16 кг (30 кг опция)

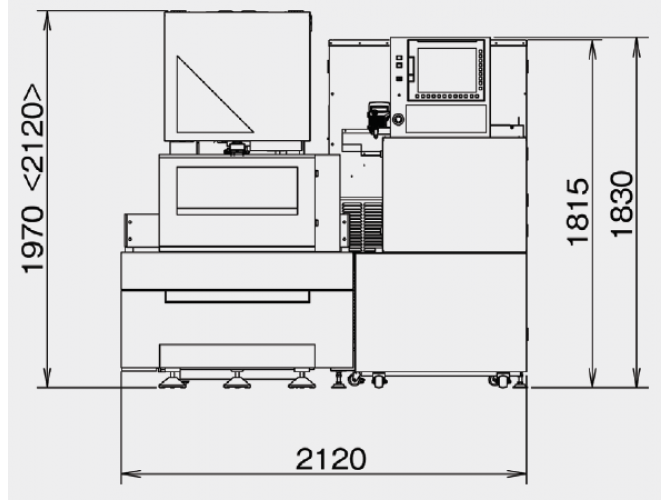

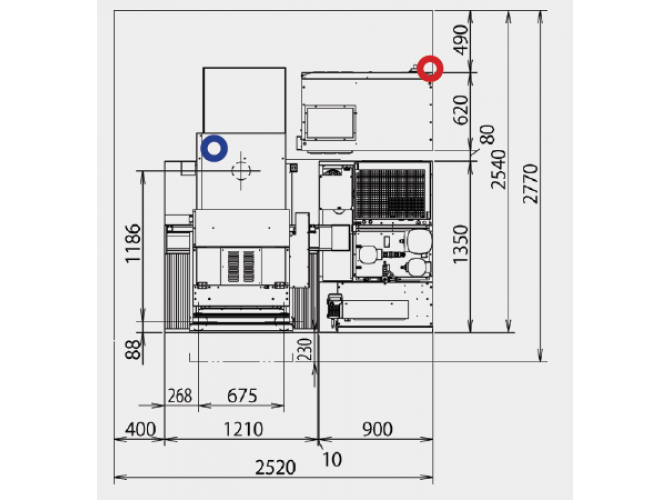

Занимаемые габариты (ДxШxВ):

2050 х 2120 х 1970 мм

Вес:

около 2200 кг

Номинальное напряжение сети:

(оборудование должно быть заземлено)

Максимальная потребляемая мощность:

200В ±10% 3-х фазное, 50/60Гц ± 1Гц;

220В ±10% 3-х фазное, 60Гц ± 1Гц;

13 кВА

Давление сжатого воздуха в диапазоне:

расход источника сжатого воздуха:

0,5 – 0,7 МПа

160 л/мин и более

Температура окружающей среды:

Окружающая атмосфера:

Относительная влажность воздуха:

Допустимый уровень вибрации:

15 - 30°С (вне зависимости включен или выключен станок)

* для высокоточной обработки окружающая температура должна варьироваться в диапазоне 20±1°С

без содержания паров масла и без пыли

не более 75% (конденсат недопустим)

не более 0,6 м/с² (0,06G)
