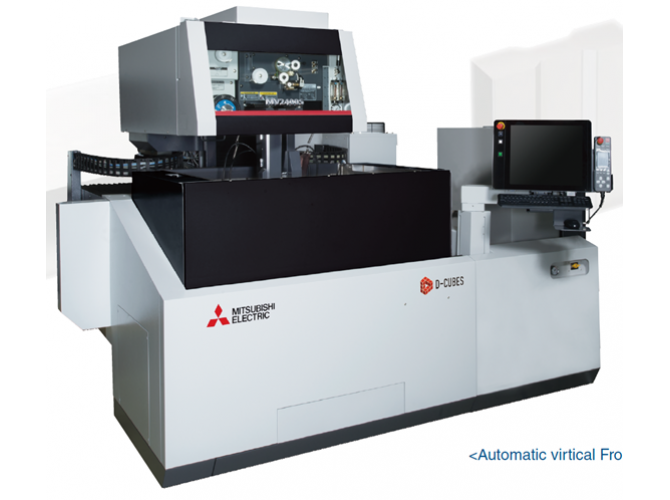

MV2400S
-
Характеристики
Конструкция- Симметричная конструкция с массивной литой коробчатой станиной из мелкозернистого чугуна на которой размещена литая база рабочего стола, перемещение рабочего стола по оси X и колона по осей Y, оси развязаны, замкнутая обратная связь по положению
Тип обработки- С погружением и/или промывкой

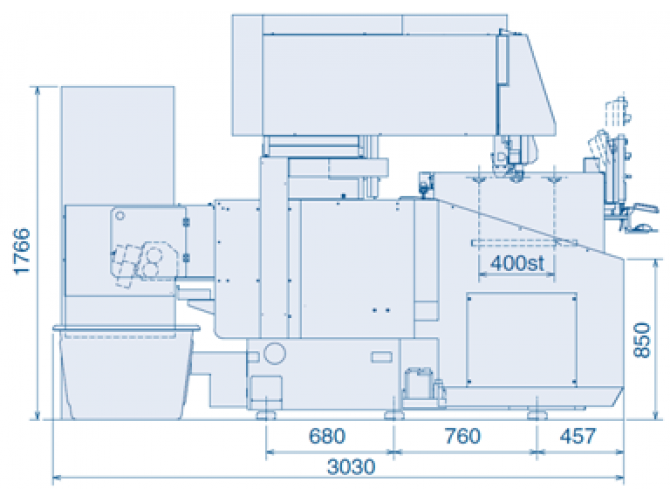

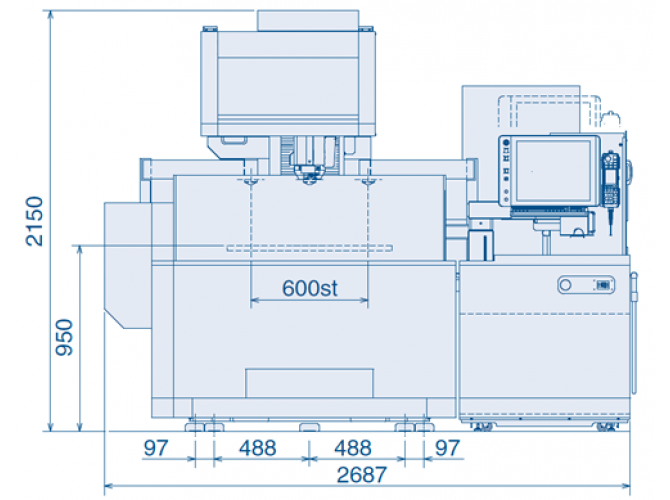

Параметры рабочей зоны:- Перемещения по осям XYZ, мм - 600х400х310
- Перемещения по осям UV, мм - 150х150
- Размер рабочей ванны, мм - 1100х880х600
- Максимальные размеры заготовки, мм - 1050х820х305
- Максимальный вес обрабатываемой детали, кг - 1500
- Размеры рабочего стола, мм - 840х640
- Количество отверстий в рабочем столе для крепления деталей, шт - 52-М8
- Угол конического реза/высота, град/мм - 15/260
- Максимальный угол прецизионного конического реза, град - 45*
Основные параметры системы перемотки проволоки (электрода) с автоматической заправкой и перезаправкой:- Используемый диаметр проволоки, мм - 0,1÷0,3
- Допустимая величина закручивания проволоки, % - не более 10 (0,2-0,3)
- Время заправки проволоки, сек - 8÷15
- Максимальная высота автоматической заправки, мм - 215
- Минимальный диаметр заправочного отверстия, мм - 0,5 (Rmax 50 мкм)
- Максимальный вес катушки с проволокой, кг - 10 (25/50)
- Используемые типы катушек - P3R, P5R, P10,DIN 100/125/160
- Скорость перемотки проволоки, м/мин - 1÷20
- Натяжение проволоки, Н - 0,3-25
- Тип направляющих проволоки – алмазные фильеры (верхняя и нижняя), которые обеспечивает контроль положения проволоки со всех сторон. Для каждого диаметра проволоки свой комплект (0,1;0,15; 0,2; 0,25; 0,3 мм, с допуском +0,001 мм) -
- Основная стратегия заправки при обрыве проволоки на детали с высоты до 200 мм - в точке обрыва, без слива диэлектрика, время от искры к искре не более 60 секунд. Свыше 200 мм – возврат в стартовую точку или указанную точку заправки -
Основные параметры системы управления MITSUBISHI MELDAS 800 серии, D-Cubes:- Операционная система - Windows
- Монитор для отображения информации - Цветная мультисенсорная графическая панель 19” TFT
- Жесткий диск (CFAST 2.0 Card Size), Гб - не менее 32
- Объем оперативной памяти, Гб - 4
- Объем памяти для хранения программ, Гб - 1
- Тип интерфейса для подключения съемных носителей памяти - USB
- Интерфейс для подключения станка в локальную сеть - Ethernet TCP/IP
- Устройства ввода - стандартная клавиатура и оптическая мышь, 2 USB
- Количество осей одновременного управления - 7
- Интерполяция - линейная, круговая, спиральная
