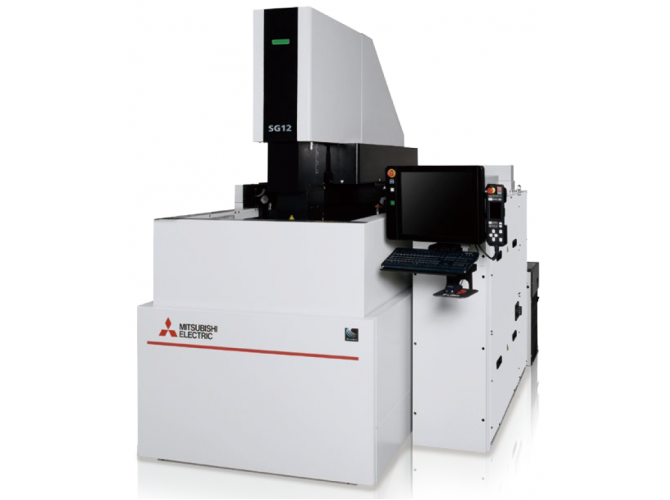

SG12M

Характеристики

• - Чугунная литая коробчатая станина (платформа) из мелкозернистого чугуна по лицензированной технологии Meehanite, с неподвижным рабочим столом, по станине перемещается подвижная каретка X/Y, на каретке подвижная колона оси Z
• - Конструкция спроектирована с использованием CAE системы (статический, динамический, термический анализ)
• - Жесткая система линейных призматических направляющих подвижной каретки X/Y без промежуточных звеньев
• - Преднатянутые ШВП с непосредственной передачей момента от двигателей переменного тока через жесткие без инерционные муфты
• - Лазерная калибровка по всем осям (X/Y/Z)
• - Высокие опоры станка для удобной работы с погрузочными приспособлениями
• - Возможность установки генератора и системы управления с левой или правой стороны станка, для использования
• Максимальная скорость холостых перемещений рабочих органов, мм/мин - 7000
• Макс. рабочая скорость / ускорение отвода электрода (релаксаций) оси Z , м/мин/G - 20/1,6
• векторная - оси XY, м/мин - 7
• Тип обработки - Объёмная прошивка сложных пространственных форм с наложением орбитального движения на вектор перемещения, одновременная 4-х координатная с линейной, круговой или спиральной интерполяцией, полировка, высокоскоростная прошивка глубоких пазов без прокачки, контурная обработка, микрообработка, 5 (6)-ти координатная обработка - опционально

• Перемещения по осям XYZ, мм - 400х300х300
• Размеры рабочего стола, мм - 700х500 (Т-образные пазы 5 х12 мм -80 мм)
• Размер рабочей ванны, мм - 950х7000х450
• Максимальные размеры заготовки, мм - 900х650х350
• Максимальный вес обрабатываемой детали, кг - 1000
• Максимальный вес электрода (на шпинделе/в патроне оси "С"/АТС), кг - 80/50/10(5)
• Расстояние от стола до торца шпинделя, мм - 152,5-452,5 - зажимной патрон EROWA ITC50
• - 183-483 - зажимной патрон MACRO 3R
• Уровень диэлектрика над столом, мм - 80-400 (программируемый подъемом ванны)

• Макс. рабочий ток, А - 80
• Обрабатываемые материалы (стандарт) - Сталь, алюминий, твердый сплав, сплавы титана, никеля, меди
• Материал электрода (стандарт) - Графит (твердый, мягкий), медь, медно-вольфрамовый сплав, медно-графитовая композиция
• Максимальная скорость съема , гр/мин (мм3/мин) - 6,2 (>750)
• Высокопроизводительная обработка твердого сплава, гр/мин - до 1,0
• Наилучшая шероховатость, Ra, мкм -
• Суперфинишная обработка, матовая (для S свыше 2000 мм2) - 0,2-0,3
• Полирование, зеркальная поверхность (для S до 400 мм2) - 0,1-0,12
• Минимальный износ электрода, % - 0,03
• Точность, достигаемая на детали, мкм - +/- 3,0
