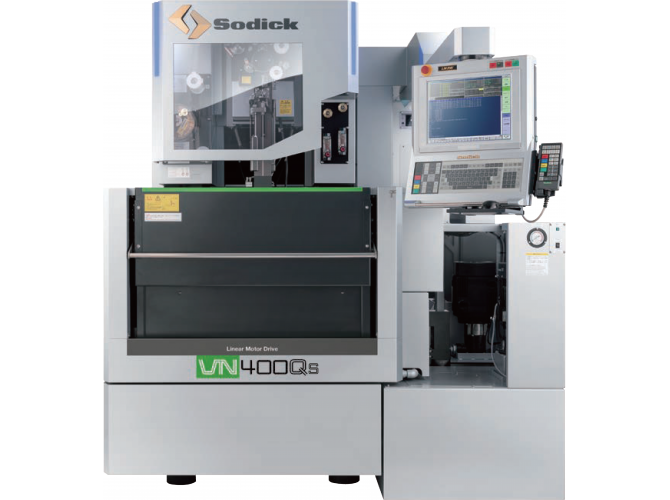

VN400Q
Преимущества
- Fixed Jet AWT - Cистема быстрой автоматической заправки проволоки
- Компьютерный ЧПУ-генератор
- TFT 15" сенсорный цветной дисплей
- USB flash носитель (карта памяти) для хранения программ пользователя
- Предустановленные программные пакеты, включая: cистемное программное обеспечение, включая Windows
- Heart NC – 2D-система автоматизированной подготовки УП
- Измерительные линейки с дискретностью 0,01 мкм (10 нанометров) по осям XYUV
- Super BS: скоростная биполярная антиэлектролизная чистовая система
- Стандартные узлы: Сетевой фильтр, оптическая ИК-мышь, дистанционный пульт
- Auto Wire Alignment - устройство автоматического вертикального позиционирования
- AVR - стабилизатор напряжения (встроенный; макс.+/-10%)
- Oil-Matic - Компрессионный охладитель диэлектрика
- LAN_Interface - программно-аппаратный комплекс дистанционного управления и контроля по сети
-
Характеристики
Параметры
Ед изм.
Значения
Тип станка
-
погружной
Перемещения по XYZ
мм.
400 x 300 x 230
Ходы конусного механизма UV
мм.
90 x 90
Максимальный угол наклона
°
± 15° / 120 мм
Внутренние размеры ванны
мм.
860 х 740
Максимальные размеры заготовки
мм.
860 х 740 х 230
Максимальный вес заготовки
кг.
500
Дискретность измерительных линеек по осям XYUV
мкм
0,01 (10 нанометров)
Дискретность подач по осям
мкм
по осям XYUV = 0,1 мкм // Z = 1 мкм
Привода по осям XYUV
-
Линейные сервоприводы по X/Y/U/V
Максимальная скорость подач XYUV
мм/мин
5000
Материал кронштейнов направляющих, плиты и опор стола
-
керамика с особо малым тепловым расширением
Точность обработки на детали
мкм
2,5 (стандартные технологии резания Sodick)
Диаметр используемой проволоки
мм.
0,1…0,3
Вес катушки с проволокой
кг.
8
Наилучшая чистота поверхности
Ra0,4
Размеры станка
мм
2070 x 2920 x 2135

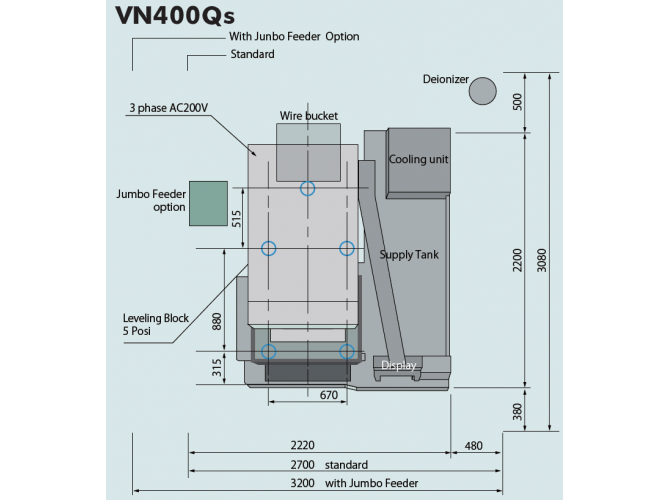

Установочные размеры
мм
2750 x 3785
Масса станка (включая КЧПУ-генератор)
кг
2920
